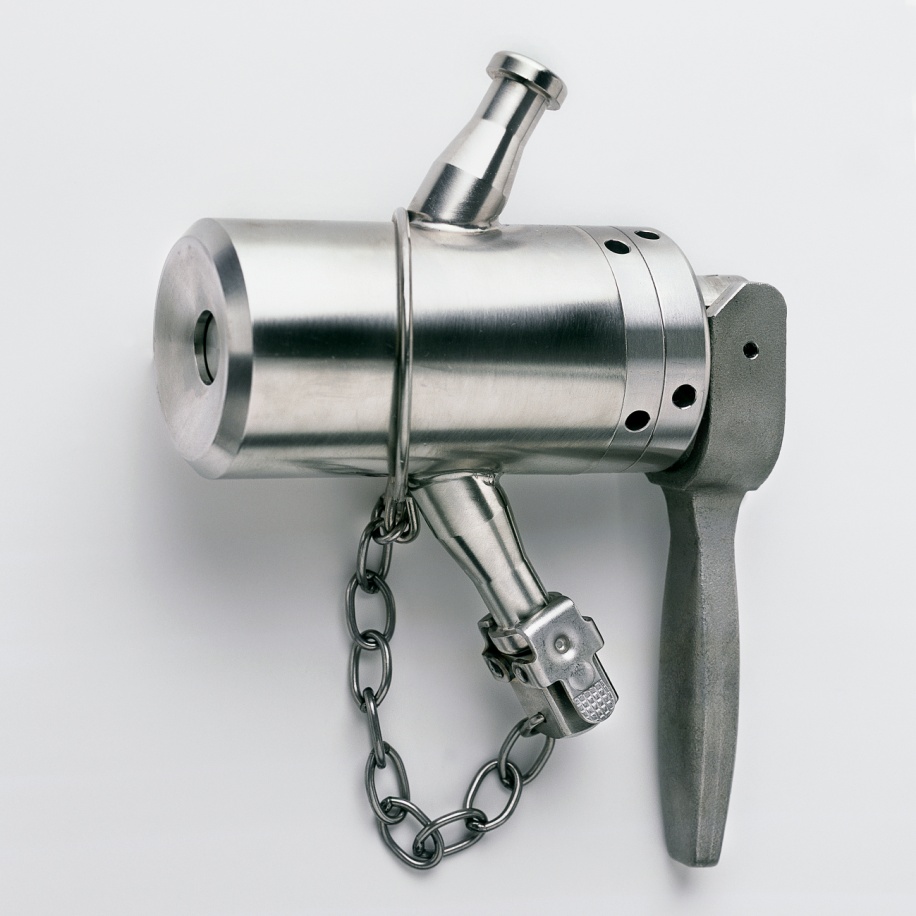

SB membrán mintavevő szelep

Az Alfa Laval SB mintavételi membránszelep kompakt és költséghatékony módszert kínál a sör-, az ital-, az élelmiszer- és a tejipari termékek ömlesztett vagy aszeptikus formában történő mintavételezésére, többek között a magas viszkozitású termékek, például az élesztőkultúrák esetében is.

Biztonságos és megbízható inline mintavétel kompakt kivitelben

Aszeptikus és sterilizálható, így alacsony beruházási költségek mellett is higiénikus mintavételt biztosít
Nincs kockázata a minták szennyeződésének: úgy tervezték, hogy minden mintavétel előtt és után hatékonyan sterilizálható legyen alkohollal vagy gőzzel
Rugalmas mintavételi módszerek: kézi működtetésű (akár mikrocsatlakozóval - injekciós tűhöz) vagy pneumatikus kivitelben
Megbízható – 10 bar nyomásig terhelhető
Biztonságos mintavételi eljárások

Az egyetlen darabból álló, rozsdamentes acélból készült szeleptest sima, hézagmentes felületekkel rendelkezik. Mivel nincs szükség hegesztésre, kiküszöbölhető a hegesztési varratoknál jelentkező pórusképződés és a repedések kockázata, valamint az ebből fakadó baktériumfelhalmozódás. Ez a rendkívül sokoldalú higiénikus szelep az alkalmazások széles körénél elvárt megbízható és biztonságos mintavételezés érdekében számos különböző kivitelben áll rendelkezésre.

Hogyan működik a membrán mintavevő szelep?

Működési elv

A szelep három különböző szerelési kialakítással érhető el: tartály-, csővezeték- és menetes csatlakozással. Mindhárom ugyanazon elv alapján működik. A szelep kinyitása előtt a zárószerkezetet fel kell helyezni a felső tömlőcsatlakozóra. Amikor a kart vízszintes helyzetbe forgatják, a minta elkezdi áramlani az alsó kivezetésen keresztül. Amikor a kart visszaforgatják függőleges helyzetbe, a szelep bezárul, és a kart szükség esetén eltávolíthatják. Az aszeptikus mintavétel egy speciális, mikroporttal ellátott szelep segítségével végezhető el. A piros kupak eltávolítása után egy injekciós tűt lehet bevezetni a központi csatornán keresztül a membránba, hogy a szelep zárt helyzetében aszeptikus mintavételt lehessen végezni. A mintavétel után a szelepet vízzel vagy alkohollal kell átöblíteni. Az aszeptikus mintavételi szelep alkohollal vagy gőzzel sterilizálható.

Opcionális kiegészítőként az Alfa Laval gőzgenerátort kínál, amely lehetővé teszi a gőzsterilizálást olyan helyeken, ahol nincs állandó gőzellátás.

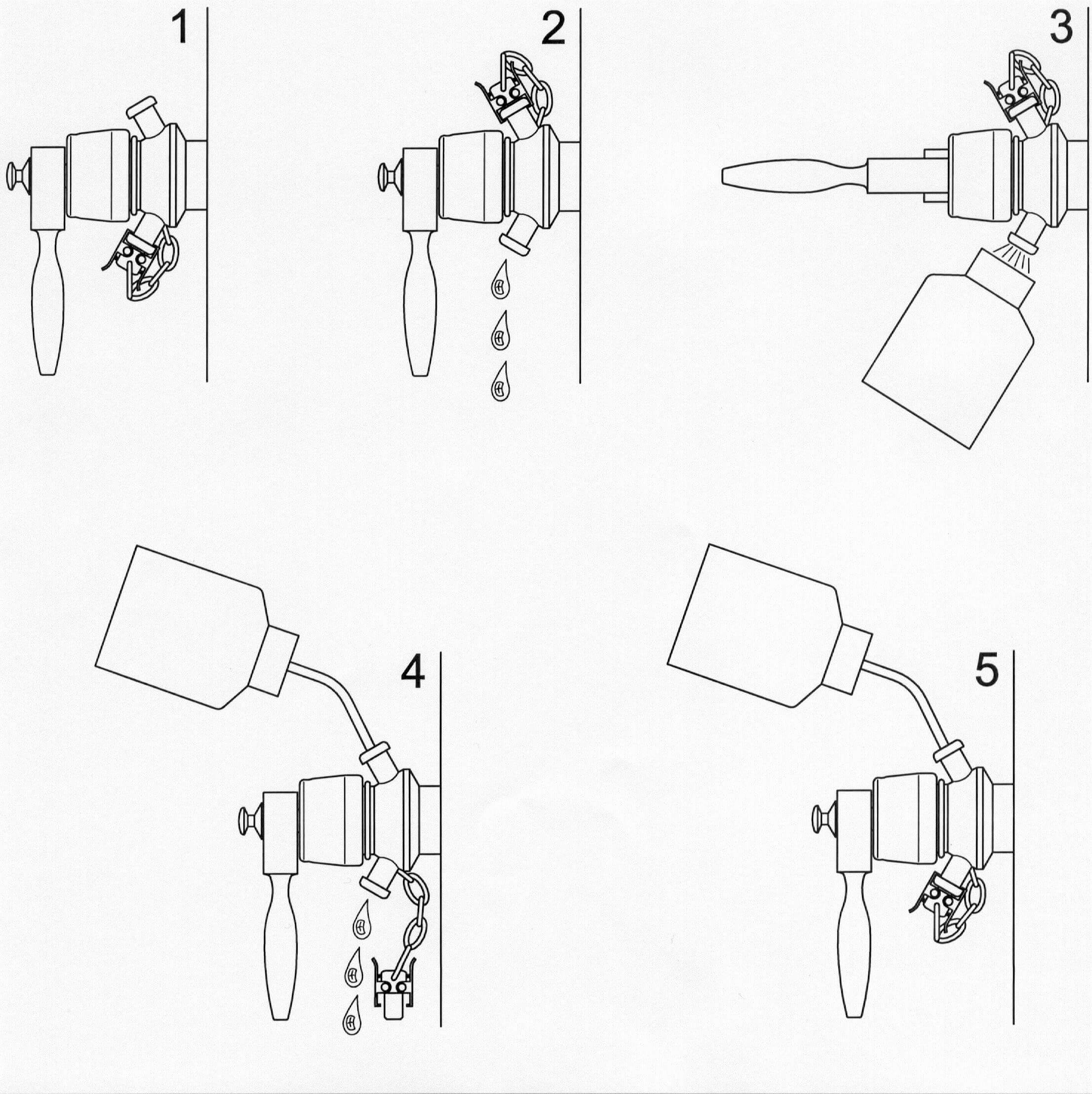

Funkció és tisztítás

1 Alkohollal lezárt szelep

2 Az alkohol leeresztése után a szelep gőzzel sterilizálható

3 Mintavétel

4 A szelep átöblítése vízzel/alkohollal

5 A szelep lezárása alkohollal

Technológia

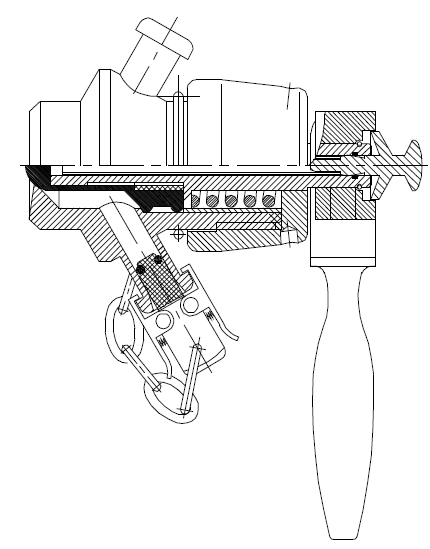

A szelep szeleptestet, működtetőegységet és membrán tömítést tartalmaz, amely a működtetőegység szárán található, és rugalmas szeleptányérként működik. A szelepet alkohollal vagy gőzzel sterilizálják. A membrán közvetlenül a termékhez illeszkedik, így biztosítva a reprezentatív mintavételt, valamint a másodlagos szennyeződéstől mentes, megismételhető eredményeket.

A szelep működtetőegysége három különböző kivitelben áll rendelkezésre:

Manuális - A kézzel történő aktiváláshoz
Manuális + mikroport - A kézzel történő aktiváláshoz, vagy a mintavételhez a membrán átszúrásával egy hipodermikus injekciós tű segítségével.
Kézi + Pneumatikus - A kézzel történő, vagy pneumatikus aktiváláshoz abban az esetben, amikor a szelep a csővezetékhez van csatlakoztatva az automatikus mintavételezéshez. Ekkor a szelep csővezeték-csatlakozásokkal rendelkezik.

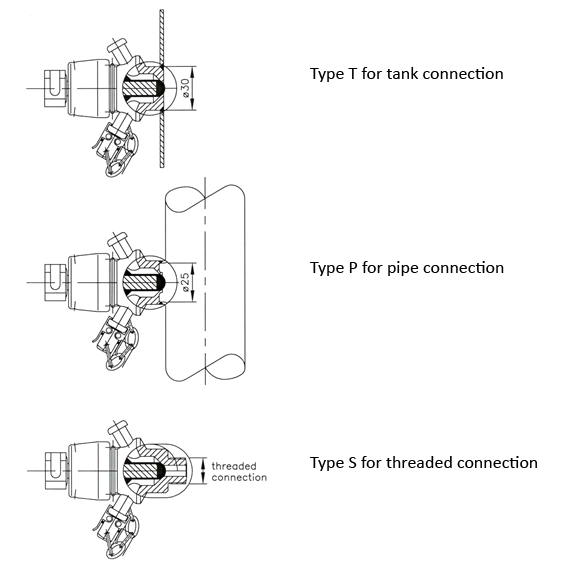

A szelep három különböző szerelési kialakítással érhető el:
