Unique Mixproof Large Particle

For applications with very large particles or highly viscous fluids, this valve offers the same basic advantages as Unique mixproof valves but are specially designed with large openings up to 45 mm in diameter.

Unique Mixproof Large Particle w ThinkTop V70 640x360

Cost effective mixproof valve

Alfa Laval Unique mixproof valves feature two independent plugs, which means that a single Unique mixproof valve can often replace two or more valves of other types.

Exceptional spillage-free operation

A state-of-the-art double-seat design provides long-lasting, spillage-free operation thus minimizing the risk of product contamination. The use of double lip seals provides added protection to ensure safe and hygienic operation.

Easy valve to maintain and clean

Unique mixproof valves feature a top-loaded design, making maintenance fast and easy. It also features no adjustable components, a maintenance-friendly actuator and built-in leakage detection on all seals. Unique mixproof valves meet most hygienic standards and can be supplied with the optional SpiralClean cleaning system.

You get the full benefit of using Unique mixproof valves by combining them with Alfa Laval ThinkTop and ThinkTop Basic valve sensing and control units.

Valve clusters - customized flow solutions

We are specialists in providing pre-built valve clusters customized to meet specific, individual requirements.
Our expertise helps ensure you the most efficient flow management, using as few components as possible and dealing effectively with key issues that include thermal cycling, cleanability, drainability and flow control.
Alfa Laval valve clusters can be supplied pre-assembled and pre-tested as well as fully wired and with all the necessary pneumatic tubing, junction boxes and control panels pre-connected.
This means you can bring even complex installations online as quickly as possible, saving time and avoiding lost revenue associated with on-site troubleshooting and downtime.

For more information, please refer to Documentation and to the Selection Guide (below).

For cost-effective alternatives to the Unique mixproof valve range, Alfa Laval also offers standard SMP mixproof valves.

Termékelőnyök

  • Költséghatékony
  • Biztonságos és higiénikus üzemelés
  • Könnyű karbantartani és tisztítani

Hogyan működik

Kivitel

A Unique Mixproof szelepkoncepció egy sor alapalkatrészt foglal magába, beleértve a szeleptestet, a szeleptányért, a működtetési és a tisztítási opciókat, valamint a kiegészítő alkatrészeket, amelyek lehetővé teszik az alkalmazások széles körében történő használatot. Ezeknek az alkatrészeknek a felhasználásával pontosan a saját üzeme folyamatkövetelményeinek megfelelően állíthatja össze a Unique Mixproof szelepet. A karbantartás megkönnyítése érdekében a Unique Mixproof szelep szivárgásjelző furatokat is tartalmaz, amelyek előre jelzik a statikus O-gyűrűk kopását vagy károsodását. A kezelők bármikor szemrevételezéssel ellenőrizhetik a szelepet anélkül, hogy azt szét kellene szerelni.

Működési elv

Az Alfa Laval Unique Mixproof szelepeket alaphelyzetben zárt (NC) kivitelben szállítjuk. Vezérlésük távolról, sűrített levegővel történik.

A két folyadék szétválasztásához a szelep két különálló tömítéssel rendelkezik. A két tömítés között atmoszférikus nyomású szivárgáskamra jön létre. Abban a ritka esetben, amikor termékszivárgás lép fel, a termék a szivárgáskamrába áramlik, és a szivárgáselvezető kimeneten keresztül távozik.

Amikor a szelep nyitva, a szivárgáskamra zárva van. Ekkor a termék az egyik vezetékből a másikba áramolhat anélkül, hogy kiömlene. A folyamat speciális követelményeinek és a szelepösszeállításnak megfelelően a vízütés ellen védett szelep könnyen tisztítható. (A szelep működése közben a termék nem folyik ki).





Unique mixproof spiral clean.jpg









SpiralClean rendszer

A Unique Mixproof szelepválaszték higiénikus működési feltételeinek biztosítása érdekében az Alfa Laval javasolja a SpiralClean rendszer használatát a szelepek felső és alsó kiegyenlített szeleptányérjai és szivárgáskamrája tisztítására. A SpiralClean kevesebb idő alatt, alacsonyabb tisztítófolyadék-, víz- és áramfelhasználás mellett a hagyományos tisztítóberendezéseknél alaposabb és hatékonyabb tisztítást végez. Az Unique Mixproof szelepekhez használt összes külső CIP-rendszer alapfelszereltségként tartalmazza a SpiralClean konstrukciót.

A rendszer másik nagy előnye: A SpiralClean lehetővé teszi, hogy a Unique Mixproof szelepek aszeptikus üzemi körülményekhez hasonló feltételek mellett működjenek, gőzgátat hozva létre a légkörtől való elzárás érdekében a csövek gőzzel történő CIP tisztítása során.

Opciók

  • Kérésre a 3-A minősítéssel rendelkező változat is rendelkezésre áll.
  • Termékkel érintkező, HNBR, NBR vagy FPM tömítőgyűrűk
  • Külső csatlakozású alkatrészek vagy szorítóbilincs-perselyek a vonatkozó szabványnak megfelelően
  • Ellenőrzés és kijelzés: ThinkTop vagy ThinkTop Basic
  • Oldalsó kijelzés a felső ülékemelő érzékeléséhez

360° Szerviz és karbantartás videók

Alfa Laval Unique keveredésmentes szelepek - axiális tömítés cseréje

Alfa Laval Unique keveredésmentes szelepek - radiális tömítés cseréje

Alfa Laval Unique keveredésmentes szelepek - termékkel érintkező tömítések cseréje

Save water with ThinkTop

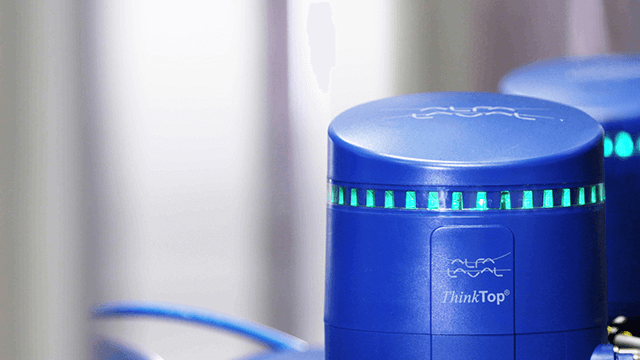

Do something good for the environment and save up to 95% in CIP liquid when cleaning your valves. Innovations like ThinkTop sensing and control units make more efficient use of resources while safeguarding process hygiene. Add ThinkTop to your valves to optimize your processes.
