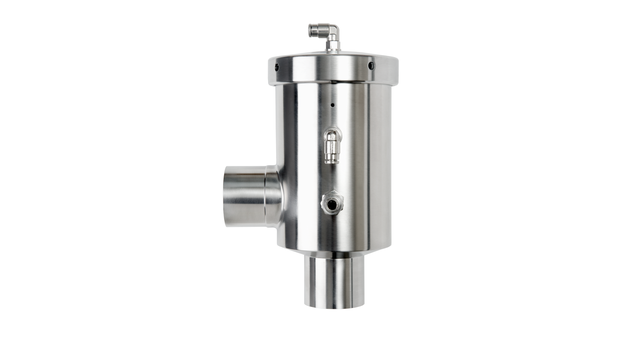

SB nyomásmentesítő szelep

Az Alfa Laval SB nyomáskiengedő szelep egy pneumatikus szabályozó szelep, amely automatikusan csökkenti a nyomást a tartályban, ha az meghaladja a beállított értéket. A biztonságos nyomásszabályozás érdekében a nyomásérték egyszerűen beállítható manuálisan, vagy a központi vezérlőrendszerhez csatlakoztatott távoli helyről.

Az üzemi nyomást automatikusan csökkentő szabályozó szelep

Megbízható nyomásmentesítés
Könnyen integrálható a SCANDI BREW® biztonsági szelepekkel
Teljes mértékben CIP tisztítható
Könnyen integrálható meglévő csővezeték rendszerekbe
Alacsony beruházási költség az egyszerűsített beépíthetőségnek köszönhetően

Ez a pneumatikus szabályozó szelep sörgyárak, élelmiszeripari, tejipari, italgyártó és számos más iparág higiénikus alkalmazásaiban telepített tartályokhoz készült.

Hogyan működik a nyomásmentesítő szelep?

Kivitel

Az Alfa Laval SB nyomáskiengedő szelep AISI 316L rozsdamentes acélból készült szeleptestből, EPDM tömítésekből és 4/6 mm-es nejlon tömlőkből áll. A tisztítófúvóka és a CIP bemenethez tartozó záródugó szintén a készlet részét képezi. A záródugó helyettesítésére opcionális pneumatikus tisztítófúvóka áll rendelkezésre (az Opciókat lásd lent). A szelep beépíthető a SCANDI BREW® tartályfedél-rendszerbe.

Működési elv

A szelepet a membrán tetejére ható beállított nyomás működteti. A szabályozott nyomás a beállított nyomással azonos. A beállított nyomás a kívánt értékre csökkenthető egy precíziós kézi szabályozóval, vagy egy PLC által vezérelt IP konverterrel.

Ha a tartályban lévő nyomás túllépi a beállított nyomásértéket, a szelep kinyílik, és kiengedi a nyomást a szelep oldalsó ágán a környezetbe, vagy egy gyűjtőtartályba. A megfelelő üzemi körülmények biztosítása érdekében a légtelenítőnyílás után nem lehet ellennyomás.

A szelep vezérelt nyitása a membrán alsó részére közvetített levegőjellel történik. Ezután a szelep hatékonyan tisztítható, vagy a szelep csővezetéken belüli tisztítására szolgáló tisztítófúvóka segítségével a levegőztető/visszanyerő fővezeték CIP tisztításával egy időben, vagy a CIP-rendszert a szelepházhoz csatlakoztató opcionális CIP-tápszeleppel.

Biztonságos, hatékony nyomásszabályozás

A központi folyamatvezérlő rendszerbe egyszerűen beépíthető pneumatikus szelep biztonságos, megbízható és higiénikus működést biztosít, mivel csökkenti a nyomást a tartályban, ha az meghaladja a beállított értéket. A biztonságos nyomásszabályozás érdekében a nyomásérték egyszerűen beállítható manuálisan, vagy a központi vezérlőrendszerhez csatlakoztatott távoli helyről.

Higiénikus, könnyen tisztítható kivitel

A rendkívül magasfokú higiénia elérése érdekében ez a szabályozószelep egyszerű kialakítással rendelkezik. A sima, élelmiszeripari minősítésű felületek hozzájárulnak a kimagasló higiéniához és tisztíthatósághoz. A gyors és hatékony - a levegőztető/visszanyerő fővezeték CIP tisztításával egy időben történő - tisztítás érdekében a szelep csővezetéken belüli tisztításához egy tisztítófúvóka is rendelkezésre áll. Alternatív megoldásként - a CIP-rendszernek közvetlenül a szelepházhoz való csatlakoztatására - egy opcionális CIP tápszelep is rendelhető.

Rugalmas szelepbeszerelés

A rugalmasan megválasztható beszerelési pozíciónak köszönhetően a szelep a tartályfedél-rendszer részeként közvetlenül a tartály tetejére, vagy a csővezetékben bárhova beszerelhető, amíg a szelepház megfelelő leeresztése biztosított.

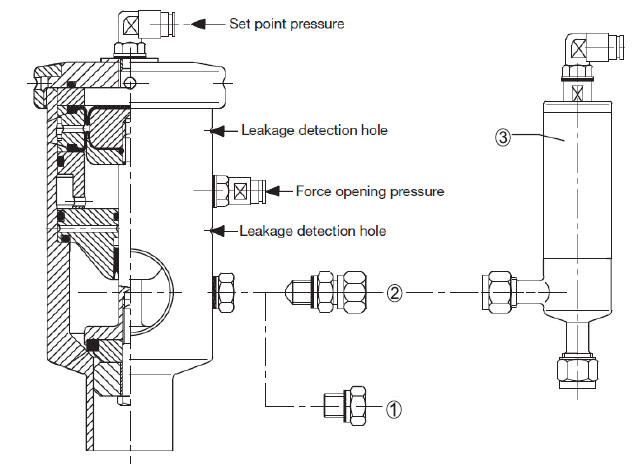

Opciók

CIP ellátó szelep

Poz. 1: Tisztító fúvóka

Poz. 2: Záró dugó

Poz. 3: Opcionális pneumatikus CIP-ellátó szelep

Poz. 1 és 2 együtt a szeleppel
