CPM

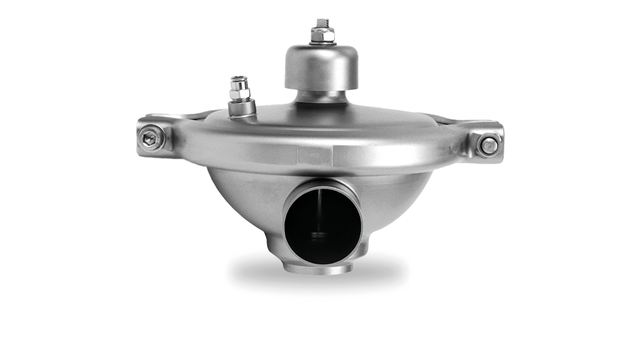

A CPM szelepek egyenletes bemeneti és kimeneti nyomást tartanak fenn a tej- és élelmiszeripar, valamint az italgyártás higiénikus technológiai vezetékeiben. Ezek a szabályozószelepek pontos nyomásszabályozást, biztonságos és megbízható teljesítményt, valamint kiváló tisztíthatóságot biztosítanak.
Biztonságos, hatékony nyomásszabályozás
Az Alfa Laval Constant Pressure Modulating (CPM) szelepek levegőműködtetésű szabályozószelepek, amelyek a higiénikus feldolgozóvezetékekben állandó bemeneti vagy kimeneti nyomást tartanak fenn. Az érzékeny membránnak köszönhetően ezek a kompakt szelepek azonnal reagálnak a terméknyomás bármilyen változására, és beállítják a szelephelyzetet úgy, hogy a nyomás a beállított értékeken maradjon.
Rendkívül jól tisztítható szelepek
A CPM szelepek önleeresztő kivitele, és a hézagmentes, hegesztett szelepülékkel ellátott csésze alakú szeleptestek lehetővé teszik a szelepek alapos tisztítását, kiküszöbölve ezzel a potenciális lerakódási területeket. Az egyedi PTFE alsó membrán szintén hozzájárul a kiváló tisztíthatósághoz.
Állandó nyomást biztosító szelepválaszték
Az Alfa Laval három típusú CPM szelepet kínál. A moduláris kialakítás lehetővé teszi a különböző méretű szeleptányérok, valamint a 0,5 - 110 m3/h közötti különböző térfogatáram alkalmazását. Ez nagyfokú működési rugalmasságot biztosít.
A potenciálisan robbanásveszélyes területeken való használatra igény esetén egyes CPM szelepek ATEX-tanúsítvánnyal (2. csoport 3. kategória D&G alkalmazások) is rendelhetők.
További információért kérjük, olvassa el a Hogyan működik fejezetet, és a dokumentációt.
Megfelel a legtöbb higiéniai szabványnak
Az Alfa Laval CPM szelepek megfelelnek a tej- és élelmiszeripar, az italgyártás, valamint a szépségápolási iparágak szinte minden követelményének. További információért kérjük, olvassa el dokumentációt.
Aszeptikus változat
Az aszeptikus változatot a szelep bemeneti vagy kimeneti oldalának állandó nyomáson tartására tervezték, és különböző méretű szeleptányérokkal és különböző Kv értékekkel áll rendelkezésre.
A szelepben lévő membrán lehetővé teszi a hatékony reakciót a terméknyomás bármely változására, és az állandó nyomás fenntartásához megfelelő pozíció beállítását.
A CPM szelepet gyakran az aszeptikus töltő- és palackozógépek elé szerelik.
Termékelőnyök
- Biztonságos, hatékony nyomásszabályzás
- Önleeresztő rendszer
- Kiváló tisztíthatóság
Higiénikus áramlástechnikai termékkatalógus
'Close at hand' higiénikus áramlástechnikai termékkatalógus - online verzió
Hogyan működik
Kivitel
Az Alfa Laval állandó nyomású modulálószelepek két típusa áll rendelkezésre.
A CPMI-2 és CPMO-2 szelepek szelepülékkel ellátott szeleptestet, fedelet, speciális membránnal rendelkező szeleptányért és bilincset tartalmaznak. A membrán két rugalmas EPDM membránból áll, amelyek között 12 rozsdamentes acél merevítő található. A fedél és a szeleptest bilinccsel van egymáshoz rögzítve. A szeleptest és az ülék össze van hegesztve.
A CPM-I-D60 CPMI-2 szelepet tartalmaz, kiegészítő csövekkel.
Működési elv
A CPMI-2, CPMO-2 és CPM-I-D60 szelepek vezérlése távolról, sűrített levegővel történik. A szelepek a technológiai csővezeték-rendszerben jeladó nélkül működnek, és csupán egy nyomásszabályozó szelepre van szükségük a sűrített levegőhöz, valamint egy nyomásmérőre a csővezetékben (lásd lent).
Ahol moduláló ellennyomásra van szükség (például a CPM szelepen keresztül történő áramlás beállított értékeinek fenntartása érdekében), a szelep levegőellátását egy I/P átalakító (jellemzően 3-15 psi) és egy nyomásfokozó szelep biztosíthatja. A nyomásfokozó szelep nyomásarányát a terméknyomás határozza meg.
A membrán azonnal reagál a terméknyomás bármely változására, és megváltoztatja a szelephelyzetet az előre beállított nyomás fenntartása érdekében.
Bemeneti oldal: Az állandó nyomású moduláló bemeneti oldali szelepek (CPMI-2) és az állandó nyomású moduláló bemeneti D60 szelepek (CPM-I-D60) fenntartják az állandó nyomást a technológia csővezetékben a szelep bemeneti oldalán. A CPMI-2 és a CPM-I-D60 kinyit, amikor a terméknyomás nő, és bezár, amikor a terméknyomás csökken. Ezeket a szelepeket gyakran a szeparátorok és a hőcserélők után helyezik el, és túlfolyószelepként is használhatók.
Kimeneti oldal: Az állandó nyomású moduláló kimeneti oldali szelepek (CPMO-2) fenntartják az állandó nyomást a technológia csővezetékben a szelep kimeneti oldalán. A CPMO-2 bezár, ha a terméknyomás nő, és kinyit, amikor a terméknyomás csökken (lásd a lenti ábrát). Ezt a szelepet gyakran a pasztőrözők, a szeparátorok, és a szűrőberendezések szűrőrendszerei előtt helyezik el.
Safe, effective pressure control
Alfa Laval Constant Pressure Modulating (CPM) valves are pneumatic regulating valves that maintain a constant inlet or outlet pressure in hygienic process lines. Thanks to a quick response diaphragm, these compact valves immediately react to any change in product pressure, adjusting position to keep the pressure at preset values.
Excellent valve cleanability
CPM valves feature a self-draining design and crevice-free, bowl-shaped valve body with welded valve seat to enable thorough cleaning, thus eliminating potential entrapment areas. The unique diaphragm with PTFE on the lower diaphragm also contributes to excellent cleanability.
Constant pressure valve range
Alfa Laval offers three types of CPM valves. Modular design enables the use of different plug sizes and different flow rates between 0.5 and 110 m3/h provide great operational flexibility.
Upon request, some CPM valves can be provided as ATEX-approved valves (group 2 category 3 D&G applications) for use in potentially explosive areas.
For more information, please refer to Documentation.
Aseptic version
Designed to maintain a constant pressure at the valve inlet or outlet, using different plug sizes and different Kv values.
The diaphragm in the constant pressure valve enables it under aseptic conditions to react effectively to any changes in product pressure by shifting position against a constant air pressure.
The CPM valve is often used upstream of aseptic filling and bottling machines.
Options
- Fittings in accordance with required standard
- Air pressure regulating valve kit, 0-8 bar
- Diaphragm in PTFE covered in EPDM or PTFE
- Seals in NBR, FPM or PTFE
- Air throttling valve for adjustment of regulating speed for the CPM-2 valve
- Booster for product pressure exceeding the available air pressure (Product pressure = 1.8 x air pressure)
- 3A version available on request for CPMI-2 and CPMO-2 valves only
Állandó nyomású moduláló bemenő oldali szelepek
Állandó nyomású moduláló ürítő szelepek
Állandó nyomású moduláló bemenő oldali szelepek D60
