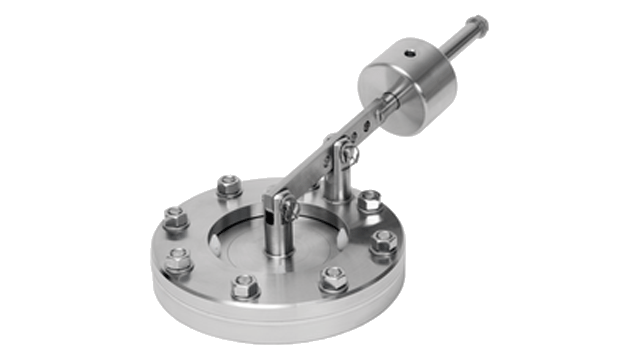

SB vákuum-mentesítő szelep
A SCANDI BREW® tartályfedél-rendszerbe beépített Alfa Laval SB vákuummentesítő szelep egy kompakt biztonsági szelep, amely minimálisra csökkenti a tartályok összeroppanásának kockázatát vákuum keletkezése esetén. Vákuum a tartályok feltöltése vagy ürítése, a forróvizes tisztítás utáni hidegvizes öblítés, vagy a CO2-vel telített légkörben marószerrel történő tisztítás során keletkezhet.
A vákuumbiztonsági szelep minimálisra csökkenti a zárt tartályokban az összeroppanás kockázatát.
- Nagyobb folyamat biztonság
- Alacsony elsődleges beruházási költség
- Kompakt kialakítás
- Kiváló higiénia
- Könnyű beépíthetőség
Ezt a vákuumbiztonsági szelepet sörgyárak, tejipari üzemek, élelmiszeripari és italgyártó üzemek, valamint számos más iparág higiéniai folyamataihoz fejlesztettük.
Hogyan működik a vákuum mentesítő szelep?
Kialakítás
A vákuum-mentesítő szelep egy karimára szerelt biztonsági szelep, amely a SCANDI BREW® tartályrendszer szerves része. Az összes termékkel érintkező acél alkatrész AISI 316L rozsdamentes acélból készül, felületi érdessége Ra<0,8 μm; az összes többi acél alkatrész AISI 304L rozsdamentes acélból készül. Az összes termékkel érintkező tömítés EPDM-ből, az összes termékkel érintkező polimer pedig PEEK-ből készül.
Két változatban kapható:

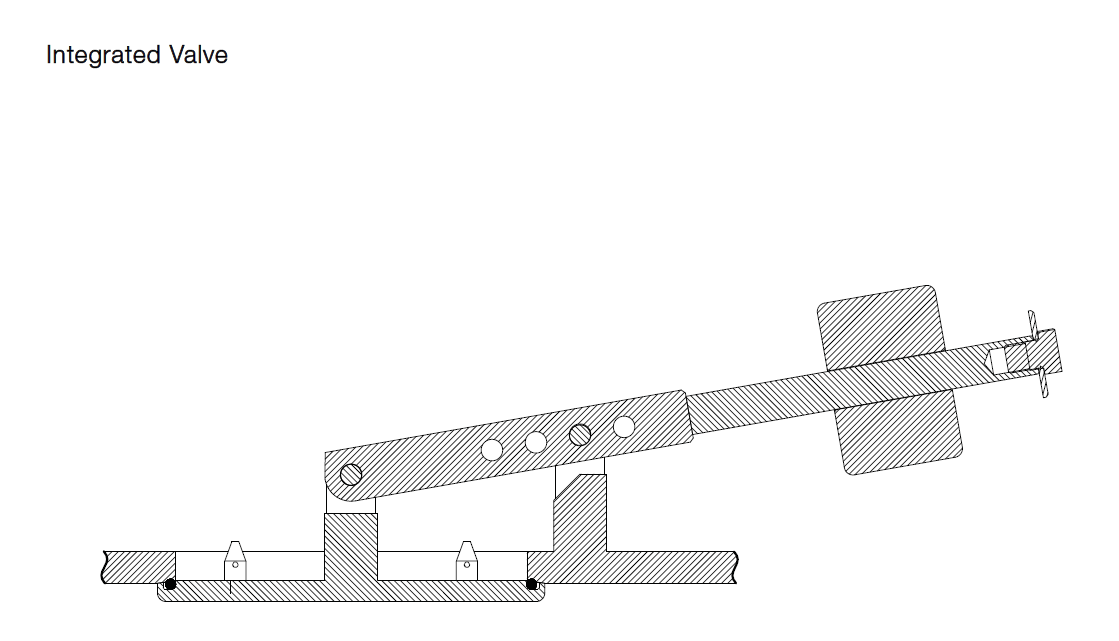

- a SCANDI BREW® tartályfedél rendszerbe integrálva
- saját alátétre szerelve
A szelepet vízszintesen kell elhelyezni. Legfeljebb 10°-os dőlésszög megengedett, de ebben az esetben a karoknak a hengeres-kúpos tartály tetejének közepére kell mutatniuk.
Működési elv
A vákuum-mentesítő szelep ellensúlykészlettel együtt kerül kiszállításra, és a tartály tervezési adatainak megfelelő egyedi nyitási vákuumra van beállítva. Ha a tartályban a vákuum alacsonyabb, mint az előre beállított nyitási érték, a szelep kinyílik, és beengedi a légköri levegőt.
Kompakt szelepkivitel
A kompakt és robosztus higiénikus SB vákuummentesítő szelep könnyen illeszkedik bármely zárt tartály fedelére. A szelep mérete és beállítása a tartály vákuumbesorolásától, a megengedett maximális ürítési sebességtől, a tisztítási eljárástól és a technológiai követelményektől függ.
Kimagaslóan higiénikus kivitel
A kimagasló higiéniát és tisztíthatóságot biztosító SB vákuummentesítő szelep prémium minőségű rozsdamentes acélból készül, Ra ≤ 0,8 μm felületi érdességgel. Ezenfelül az Alfa Laval tömítési technológia nagyobb termikus stabilitást, jobb kémiai ellenállást és fokozott szakítószilárdságot biztosít. Ez a rendkívül megbízható szelep megfelel a PED 97/23/EC szabvány előírásainak. Az Alfa Laval 3.1 nyomonkövethetőségi tanúsítvány kérésre rendelkezésre áll.
CIP-tisztítás
A vákuum-mentesítő szelepet zárt állapotban a tartálytisztító fej tisztítja. Ez azonban nem terjed ki a szelepülék tisztítására. A szelepülék CIP-tisztításához két lehetőség áll rendelkezésre (lásd az alábbi Opciók részt).
Nagyon fontos megjegyezni, hogy ha a tisztítási eljárás magában foglalja a forróvizes tisztítást, akkor a szelepet a hideg vízzel történő öblítés során kialakuló vákuum miatt bekövetkező összeroppanás elleni védelemre kell méretezni.

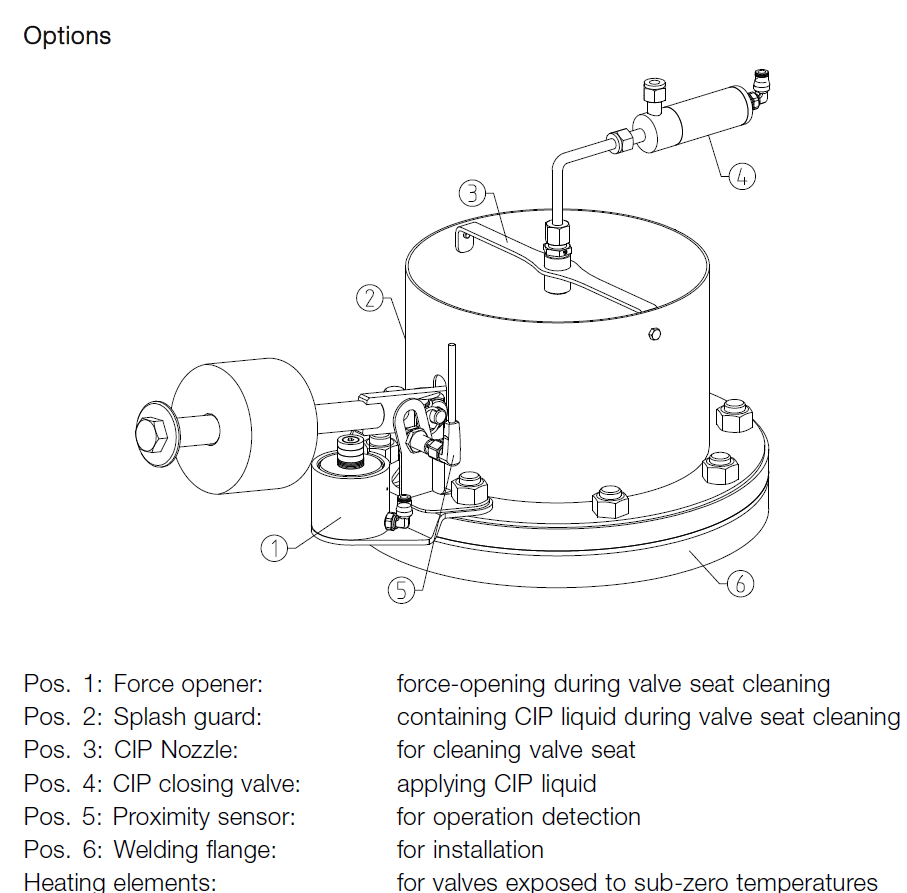

Opciók
A szelepülék CIP tisztítására két opció áll rendelkezésre.
CIP 1. készlet: Nyitóegység és fröccsenésvédő
A tartály CIP-tisztítása során a szelepet a nyitóegység kinyitja. A szelepülék tisztítása a tartálytisztító-fej tisztítófúvókáitól függ. A tartályból kilépő CIP-folyadékot a fröccsenésvédő felfogja, és visszavezeti a tartályba.
CIP 2. készlet: Nyitóegység, fröccsenésvédő, CIP fúvóka és CIP zárószelep
A tartály CIP-tisztítása során a szelepet a nyitóegység kinyitja. A szelepülék tisztítását a CIP-fúvóka végzi. A fröccsenésvédő felfogja a CIP-fúvókából kibocsátott összes CIP-folyadékot, és visszavezeti a tartályba.
