Szerelt lemezes hőcserélők

Technológia

Műszaki innovációinknak köszönhetően az Alfa Laval szerelt lemezes hőcserélői kiemelkedő teljesítményt, megbízhatóságot és szervizelhetőséget biztosítanak. Fejlett technológiáink lehetővé teszik a hőátadás optimalizálását, ami energiamegtakarítást és alacsonyabb üzemeltetési költségeket eredményez.

Az alábbi műszaki innovációk hatékonyabb hőátadást tesznek lehetővé:

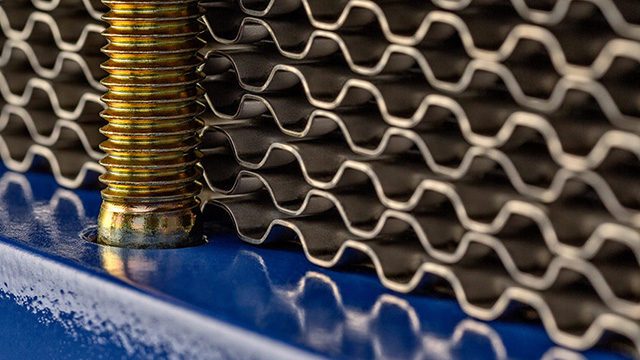

A hullámosított lemezkivitel optimalizálja a hőátadást, mivel kompakt kialakítású, ám összességében mégis nagy felülettel rendelkezik, amelyen keresztül biztosítja a hőcserét a két közeg (gáz vagy folyadék) között.

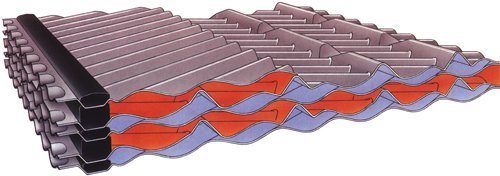

A lemezek hőátadó területe hullámosított halszálka mintázatban préselt. Ha két lemezt egymásra helyezünk ellentétes halszálka mintázattal, akkor a spirálszerű áramlás és a nagyfokú turbulencia magas átviteli együtthatókat és hatékony öntisztítást eredményez.

A hullámosítás mintázatának megváltozása lehetővé teszi a hőcserélő különböző folyamatokban való alkalmazását, még erősen szennyezett közegekhez is.

A CurveFlow ™ elosztóterület optimalizálja a közegáramlást a lemez teljes felületének jobb kihasználása érdekében. Az egyenletesebb eloszlású, jobb áramlás kiküszöböli a pangó zónákat, így nagyobb hőhatékonyságot biztosít, miközben csökkenti az elszennyeződés kockázatát. Ez egyben energiamegtakarítást és alacsonyabb karbantartási költségeket eredményez, valamint elkerülhetővé teszi a nem tervezett leállásokat.

Előnyök:

• Minimálisra csökkenti az elszennyeződés kockázatát, még alacsony áramlási sebesség mellett is.
• Kiváló folyadékeloszlás a csatornákban
• A megnövekedett termikus hatékonyságnak és az alacsonyabb elszennyeződési kockázatnak köszönhetően energiát takarít meg és minimalizálja a karbantartási költségeket

A nem szabályos kör alakú OmegaPort ™ be- és kiömlő nyílás kétféleképpen biztosít energiamegtakarítást: a nagyobb hőátadási hatékonyság és az alacsonyabb szivattyúzási költségek révén. Ennek oka, hogy a jobb közegáramlás növeli az áteresztőképességet, csökkenti a nyomásesést és lehetővé teszi a lemezfelület optimális kihasználását.

Előnyök:

• Magasabb hőhatékonyság
• Alacsonyabb energiafogyasztás

A FlexFlow™ lemezkialakítás kiküszöböli a termikus hatékonyság és a nyomásesés közötti kompromisszumot az eltérő térfogatárammal dolgozó alkalmazásoknál. A hőcserélő maximális hőhatékonyságra és minimális nyomásveszteségre optimalizált mind a meleg, mind a hideg oldalon. Az eredmény akár 30%-kal magasabb termelékenység, kevesebb elszennyeződés mellett. Ez hosszú távú és költséghatékony működést biztosít a berendezés teljes élettartama alatt.

Előnyök:

• Akár 30%-kal megnövelt hatékonyság
• Kevesebb elszennyeződés
• Hosszú élettartam és költséghatékony teljesítmény

A szerelt lemezes hőcserélők új generációja speciálisan kialakított tömítéshoronnyal rendelkezik, amely közelebb került a lemez széléhez, így megnövelve a hasznos hőátadó területet.

Előnyök:

• Helytakarékos
• Maximális termikus hatékonyság

Műszaki innovációk a megbízhatóság és a fokozott üzembiztonság érdekében

Az ellenálló anyagokon és biztonságos gyártási eljárásokon alapuló tartós szerkezet egy szivárgásmentes és megbízható lemezes hőcserélőt eredményez. Műszaki innovációk és előnyök:

• Optimális lemez elrendezés
• Optimális stabilitás

• Optimális panel elrendzés
• Optimális stabilitás

• Megbízható lemezpozícionálás
• Könnyű karbantartás

• Megbízható tömítés
• Hosszabb tömítés élettartam
• Hosszabb karbantartási időközök

Műszaki innovációk az egyszerű szervizelhetőség és az alacsony karbantartási költségek érdekében

Legyen szó akár átvizsgáláról és szervizelésről, akár a rendszer átalakításáról megváltozott folyamatfeltételek miatt: Olyan lemezes hőcserélőket fejlesztettünk ki, amelyek könnyen nyithatók és zárhatók. Ennek érdekében a szerelt lemezes hőcserélőket úgy terveztük meg, hogy a karbantartásuk biztonságosabb és egyszerűbb legyen, mint valaha.

• Nagyobb kapacitás kisebb helyigény mellett
• Gyors és megbízható szervizelés

• Kiváló minőségű tömítésrögzítés
• Megakadályozza a tömítések elcsúszását vagy beakadását

• Biztonságos és könnyű nyitás
• Nincs szükség speciális szerszámokra
• Megakadályozza a keret sérülését

• Csökkenti a készülék magasságát
• Könnyen nyitható és zárható
• Megakadályozza az eldugulást

A hőcserélő-technológia mögött álló koncepció meglehetősen egyszerű - az egyik közeg felmelegítése vagy lehűtése a két közeg közötti hőátadás segítségével.

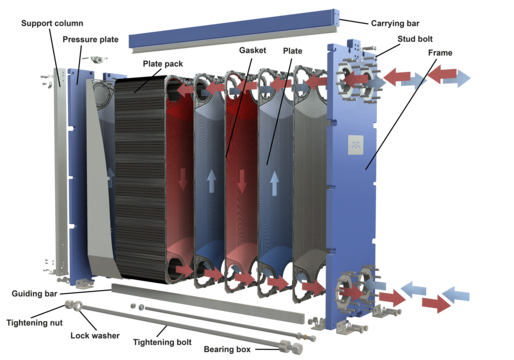

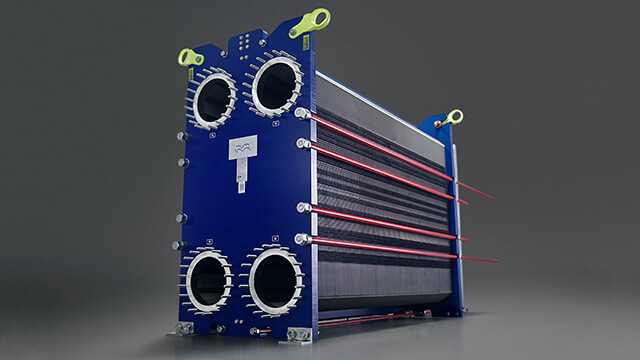

A szerelt lemezes hőcserélőben a lemezeket elasztomer tömítésekkel látják el, amelyek lezárják a csatornákat és a közeget alternatív csatornákba irányítják. A lemezköteg egy keretlemez és egy nyomólemez közé van felszerelve, és a lemezösszekötő szorítócsavarok húzzák össze. A csatornalemezek és a nyomólemez a felső tartórúdon függenek, és az alsó vezetőrúd tartja őket a helyükön. Mindkét rúd egy tartóoszlophoz van rögzítve. Ez a kivitel lehetővé teszi a könnyű tisztítást és az egyszerű kapacitásmódosítást (lemezek eltávolításával vagy hozzáadásával).

A szerelt lemezes hőcserélő hőátadási területe a keret és a nyomólemezek közé szerelt hullámosított lemezek sorozatából áll, amelyek megtartják a nyomást. A lemezek között tömítések találhatók. A folyadékok általában ellenkező irányban áramlanak a hőcserélőn keresztül. Ez biztosítja a leghatékonyabb hőteljesítményt, és lehetővé teszi a nagyon szoros hőmérséklet megközelítést, azaz a kilépő technológiai közeg és a belépő szervizközeg alacsony hőmérsékleti különbségét.

Hőérzékeny vagy viszkózus közegek esetén az ellenáram felhasználható oly módon, hogy a leghidegebb folyadék a hőcserélőbe történő belépéskor találkozzon a legmelegebb közeggel. Ez minimálisra csökkenti a közeg túlmelegedésének vagy megdermedésének kockázatát.

A lemezek különböző sajtolási mélységekkel, különböző szögben alkalmazott halszálka-mintázattal és különféle formájú hullámosítással állnak rendelkezésre, amelyeket a gondos tervezést követően választottunk ki az optimális teljesítmény elérése érdekében. Az alkalmazástól függően minden termékcsalád speciális lemeztulajdonsággal rendelkezik.

Az elosztóterület biztosítja a folyadékok egyenletes eloszlását a teljes hőátadó felületen, és segítséget nyújt a pangó zónák kiküszöböléséhez, amelyek eltömődést okozhatnak.

Bár a lemezek közötti intenzív áramlási turbulencia nagyobb hőátadást eredményez, ennek következménye a nyomásesés. Hőtechnikai tervezőmérnökeink segíthetnek Önnek az alkalmazásához megfelelő modell és konfiguráció megtervezésében és kiválasztásában annak érdekében, hogy a berendezése maximális hőteljesítményt biztosítson minimális nyomásesés mellett.

Speciális lemeztípusok

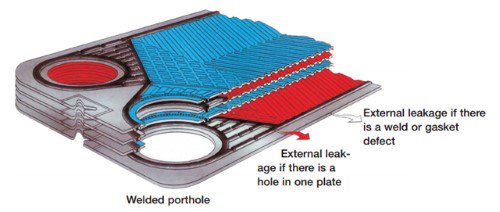

Duplafalú szerelt lemezes hőcserélők

Az olyan folyadékokkal való használatra tervezték, amelyek nem keveredhetnek össze. Megakadályozza, hogy a folyadék kiszivárogjon és érintkezésbe kerüljön a másik körben lévő folyadékkal.

Széles csatornájú lemezek

Ideális a rostokat vagy szemcsés anyagot tartalmazó folyadékokhoz. Úgy tervezték, hogy kiküszöbölje a szilárd anyagok feltorlódását a bemenet területén.

Tudjon meg többet a WideGap lemezes hőcserélőkről

Elosztóterület

A hőátadás maximalizálása érdekében a lemez elosztóterülete biztosítja a folyadék egyenletes áramlását a teljes lemezfelületen. Az optimalizált áramláseloszlás csökkenti az eltömődés kockázatát és a nem egyenletes hőmérsékletű zónákat is, miközben a teljesítményszintet magasan tartja, szükségtelen energiaveszteség, karbantartási költségek vagy nem tervezett leállások nélkül.

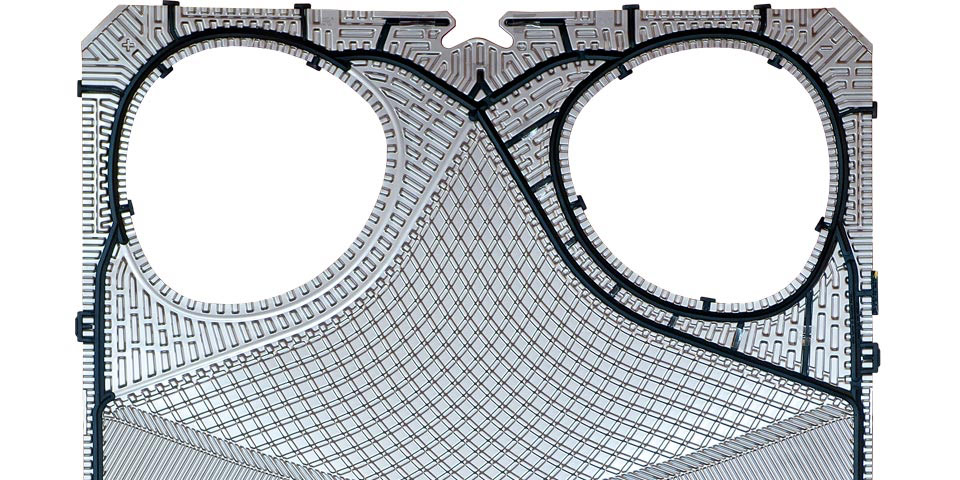

A tömítések kulcsfontosságú alkatrészek a hőcserélő teljesítményének szempontjából. A tömítést és a lemezt tervezéskor egy egységként kezeltünk az optimális tömítési hatékonyság érdekében. Mindegyiket az adott hőcserélő-alkalmazásnak megfelelően alakítottuk ki. A megfelelő profil, szélesség, vastagság, valamint a polimer típusa és anyagösszetétele lényeges különbséget jelent a korai szivárgás, a szennyeződés vagy a lemezkárosodás megakadályozása szempontjából. Az Ön számára ez előnyöket biztosít a hosszabb tömítés-élettartam, a kevesebb állásidő és az alacsonyabb karbantartási költségek tekintetében.
