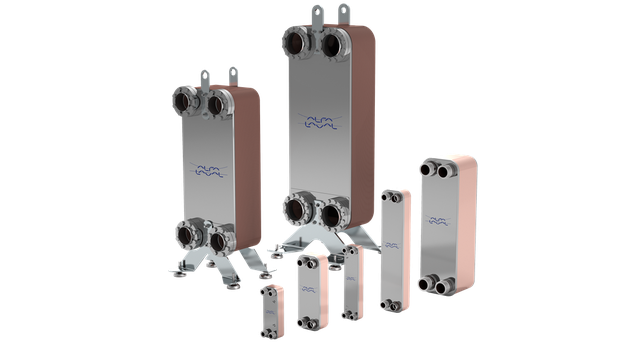

A forrasztott lemezes hőcserélők Alfa Laval CB termékkínálata hatékony hőcserét biztosít rendkívül kis helyigény mellett, így ideálisan alkalmazható olyan igénybevevő alkalmazásokban, ahol szűk a rendelkezésre álló hely. A CB termékkínálat épületgépészeti fűtés/hűtés, hűtés, folyamatok fűtése/hűtése, olajhűtés, napenergia hasznosítás terén és számos egyéb alkalmazásban használatos.

Alfa Laval brazed plate heat exchangers

CB kialakításban használatos vékony, hullámos rozsdamentes acéllemezek rézzel forrasztottak. Ez egy olyan önálló egység, ami mind a nagy nyomásokat, mind a magas hőmérsékleteket kezelni tudja. Eltérően a hagyományos kialakításoktól, a forrasztott lemezes hőcserélő kizárólag olyan felületekből áll, amelyek aktívan járulnak hozzá a hőcseréhez, jelentősen megnövelve az általános hatékonyságot.

A forrasztott lemezes hőcserélők CB termékkínálatának számos előnye van a hagyományos hőcserélőkkel szemben ipari, épületgépészeti és hűtő szerelvényekben egyaránt. A kivételes hőcsere hatásfok rendkívül kompakttá teszi az összes CB egységet. Ennek eredményeként nagykapacitású feladatokat tudnak elvégezni akkor is, ha csak korlátozott telepítési hely áll rendelkezésre.

A forrasztott konstrukció egyúttal kiküszöböli a tömítéseket is, így a CB egységek ideálisak olyan alkalmazásokban, ahol a hőmérséklet- és/vagy nyomásértékek magasak. A példák közé tartozik a távfűtés és a fűtési, hűtési és használati melegvíz megoldások széles köre.

Az Alfa Laval a forrasztott lemezes hőcserélők vezető gyártója a világon. Ez komoly tapasztalatot jelent olyan berendezések tervezésében, amelyek ellenállnak a nagy nyomás és magas hőmérséklet támasztotta feltételeknek, valamint az ezekből származó szerkezeti feszültségnek. A CB termékcsoport egységei számos különböző méretben és teljesítménnyel, változó lemezmintákkal és csatlakozásokkal állnak rendelkezésre a sajátos feladatokhoz és teljesítmény-specifikációkhoz. A CB egységek egyjáratú, kétjáratú vagy többjáratú szerelvényként konfigurálhatók a projekt követelmények szerint.

Valamennyi CB forrasztott hőcserélő egység megfelel a nyomástartó edények biztonságáról szóló európai irányelvnek, és szükség szerint más vonatkozó szabványok és nemzeti szabályzatok szerint is szállíthatók.

Hogyan működik

A forrasztott (CB) hőcserélőkben az egyik közegből másik közegbe történő hőcseréhez használatos felületek egymásra helyezett vékony, hullámosított AISI 316 rozsdamentes acéllemezekből állnak. A lemezegységen belül a két közeget forrasztott réztömítés szigeteli a lemezek éle körül. Ez olyan hőcserélőt eredményez, amely – eltérően a hagyományos kialakításoktól – kizárólag olyan felületekből áll, amelyek aktívan járulnak hozzá a hőcseréhez, jelentősen megnövelve az általános hatékonyságot.

A lemezek és sarokcsatlakozók között kialakított csatornák úgy vannak elrendezve, hogy a közeg az alternatív csatornákon keresztül, mindig ellenáramú áramlási mintában folyjon a lehető leghatékonyabb hőcsere elérése érdekében.

A lemezek közötti érintkezési pontok szintén forrasztottak, ami segíti az ellenállást a nagy nyomás és magas hőmérséklet értékek hatásaival szemben. A nyomáscsúcsok és gyors hőmérséklet-változások jelentős fizikai feszültségeket okoznak az anyagokon belül, és az Alfa Laval kutatás ezeknek a jelenségeknek a részleteire összpontosít annak érdekében, hogy rendkívül rugalmas és hosszú élettartamú konstrukciókat tudjon biztosítani.
