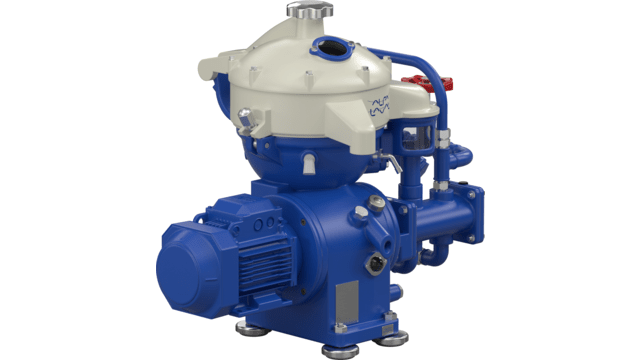

Alfa Laval - MAB

MAB

Az erőművekben használatos ásványolajak (fűtő- és kenőolajak) tisztítására vagy derítésére.

centrifugal separator

A szeparálás egy szilárdanyagokat visszatartó dobban történik, amely kialakítható derítéshez vagy tisztításhoz. Mindkét esetben a szennyezett olaj a dob közepénél jut a szeparátorba, és centrifugális erő választja különböző fázisokra, amelyek közül a legnehezebb fázis (iszap és víz) kifelé, az dob pereme felé kényszerül. A lerakódott iszapot időszakonként kézzel lehet eltávolítani az dobból.

Telepítés

Az olaj szivattyúzása, fűtése és szeparálása az ábra szerint történik. A szeparátor dobban folyadékzár akadályozza meg, hogy az olaj kiszivárogjon a vízkivezetésen keresztül. Ha ez a zár megszakad, riasztó eszköz lép működésbe. Mivel a géphelyiségekben nincs személyzet, a jelek távvezérlő egységre továbbítódnak. Amikor a zár megszakad, a háromállású szelep elzárja az olajadagolást, és az olaj visszakering, amíg a hibát el nem hárítják.

Alapberendezések

  • Alapberendezések
  • Szennyezett olaj betáp egység.
  • Tiszta olaj ürítő egység nézőüveggel.
  • Víz ürítő csatlakozó cső.
  • Folyadékzár víz betáp.
  • Gravitációs tárcsa készlet.
  • Derítő alkatrészei: ürítő alátét, felső tárcsa nyak nélkül és alsó tárcsa furatok nélkül.
  • Fordulatjelző
  • Rugalmas rögzítőkészlet
  • Standard tartalék alkatrész-készlet
  • Beépített fogaskerék típusú szivattyú (kombinált adagoló-/ürítőszivattyú)

Kiegészítő berendezések

    • Villanymotor
    • Indító
    • Szerszámkészlet
    • Javasolt kiegészítő alkatrészek készlete hosszú idejű szervizhez
    • Rugalmas csatlakozások
    • Előmelegítő
    • Riasztó eszköz megszakadt folyadékzárnál



Hogyan működik

Standard kialakítás

Szilárdanyag visszatartó szeparátor, amelynek alsó részében vázra szerelten található egy vízszintes hajtótengely dörzs tengelykapcsolóval és fékkel, csigakerékhajtás és egy függőleges dob orsó. A csigakerékhajtás olajfürdőben helyezkedik el.

A dob az orsó tetejéhez van rögzítve, a belső teret a váz felső része és a vázburkolat veszi körbe, ami egyúttal az adagoló és ürítő rendszereket is tartja. A vázburkolat csuklós szerkezetű, ami megkönnyíti a hozzáférést szilárdfalú tárcsás dobhoz.
