Hegesztett spirál hőcserélők
Spirál hőcserélőinket a hőátadás során előforduló legnehezebb kihívások kezelésére tervezték. Legyen szó akár a szennyezett közeg okozta gyakori eltömődésről, akár a nyomásesésből fakadó vagy a helyszűke miatt fellépő problémákról, ezek a berendezések megoldják a folyadék-folyadék üzemű és a kétfázisú feladatok kihívásait. A robosztus, hatékony és kompakt kialakítás rendkívül alacsonyan tartja a telepítési és karbantartási költségeket, és ezek a berendezések szinte soha nem tömődnek el.
A fenntarthatóság fokozása az Alfa Laval spirál hőcserélőkkel
- Erősen szennyezett, nagyon viszkózus vagy szemcsés közegekkel üzemelő alkalmazások esetében rendelkezésre állás, minimális eltömődés kockázattal.
- Az egyszerűen nyitható kialakítás lehetővé teszi a gyors és egyszerű tisztítást, és alacsony karbantartási költségeket biztosít
- A kevesebb csővezeték és acélszerkezet csökkenti a telepítési költségeket
- A hasonló csőköteges hőcserélőkhöz képest 2-3x magasabb hőhatékonyságnak köszönhetően nagyobb mértékű energiamegtakarítás.
- Mindegyik berendezés testreszabható az adott feladathoz a leghatékonyabb hőteljesítmény érdekében.
Az Alfa Laval az egyetlen olyan beszállító a piacon, amely több mint fél évszázados tapasztalattal rendelkezik a spiráltechnológia területén. Napjainkban a spirál hőcserélőink világszerte megtalálhatók az üzemekben, és komoly problémákat oldanak meg többek között az alábbi iparágakban: petrokémia, finomítás, acélgyártás, cellulóz- és papírgyártás, ásványianyag-feldolgozás (fémek, érc), szennyvízkezelés (települési és ipari), gyógyszergyártás, növényiolaj-finomítás és földgázszállítás.
Az Alfa Laval spirál hőcserélők szervizelése
Tekintse meg szervizszolgáltatásainkat, valamint hasznos tanácsainkat arra vonatkozóan, hogyan lehet a spirál hőcserélő megfelelő állapotát fenntartani.
Modellek

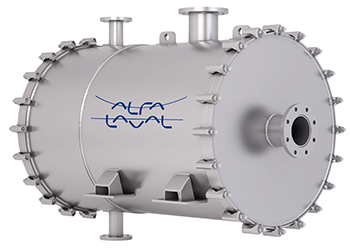

SpiralPro a folyadék-folyadék feladatokhoz
Az Alfa Laval SelfClean™ konstrukciónak köszönhetően a SpiralPro típusú hőcserélők okos választást jelentenek a szennyezett folyadékokkal, iszappal, emulziókkal, zagyvízzel, illetve a rostos vagy szemcsés folyadékokkal végzett munkafolyamatokhoz. Mivel a folyadékok folyamatosan áramlanak egyetlen csatornában, a folyadékáram erőt fejt ki a lerakódásokra, „átnyomja” azokat a csatornán és „kinyomja” a csatorna másik végén.
A SpiralPro modell kompakt mérete gyakran lehetővé teszi több nagy méretű csőköteges hőcserélő egyetlen SpiralPro hőcserélőre történő cseréjét. Ez a karbantartási és tisztítási igények csökkenése mellett jelentős előnyöket biztosít az infrastruktúra szempontjából is. A berendezés tisztításakor a burkolatok egyszerűen eltávolíthatók a vízsugárral történő lemosáshoz.
Alkalmazások
- Eltömődést okozó folyadékok, amelyek szilárd anyagokat, rostokat, oldatokat, zagyvizet és iszapot tartalmaznak
- Folyadék-folyadék előmelegítés, fűtés, hűtés, hőcserélés és hővisszanyerés

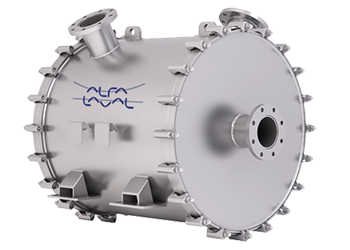

SpiralPro a gőzfűtési feladatokhoz
A feladathoz - például az eltömődést okozó folyadékok gőzfűtéséhez - optimalizált SpiralPro típusú hőcserélők is rendelkezésre állnak. Mint minden SpiralPro berendezés, ezek a berendezések is gyorsan és egyszerűen tisztíthatók vízsugárral.
A maximális hőhatékonyság elérése érdekében az ellenáram nagyon szoros hőmérséklet-közelítést biztosít.
Alkalmazások
- Eltömődést okozó folyadékok, amelyek szilárd anyagokat, rostokat, oldatokat, zagyvizet és iszapot, vagy egyéb, gőzfűtést igénylő, nehezen kezelhető közeget tartalmaznak.

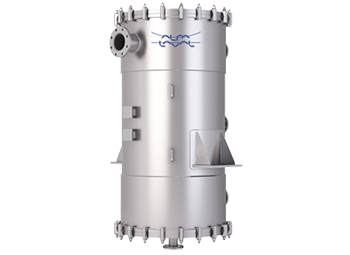

SpiralCond a vákuumos kondenzációs és elpárologtatási feladatokhoz
A SpiralCond típusú hőcserélők rendkívül hatékony megoldást kínálnak a kihívást jelentő kétfázisú feladatokhoz, beleértve a kondenzációt és az elpárologtatást (újraforralást) is. A kompakt kialakításnak és a függőleges konfigurációnak köszönhetően a SpiralCond az egyenértékű csőköteges hőcserélőkhöz képest nagyon kis helyigénnyel rendelkezik, ugyanakkor csökkenti a tartószerkezetek és a csövek komplexitását is.
A SpiralCond hőcserélők inkább keresztáramú, mint ellenáramú berendezések. Mindegyik berendezést testreszabják a feladat követelményeinek megfelelően, és a csatornahézagot úgy állítják be, hogy a lehető legkisebb legyen a nyomásesés. Ezért a SpiralCond ideálisan használható a vákuumos kondenzáló alkalmazásokhoz.
Alkalmazások
- Gázok: tiszta gőz és keverékek semleges gázokkal
- Gőz/folyadék: felső kondenzátorok, visszafolyó hűtők, vákuumos kondenzátorok, párakondenzátorok, eltömődést okozó folyadékokkal üzemelő újraforralók, gázhűtők

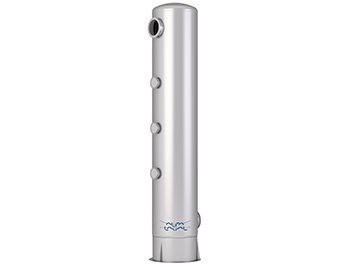

SpiralCond oszlopköteges konfigurációban
A több hűtőközeggel működő kondenzációs és elpárologtató alkalmazásokhoz az Alfa Laval oszlopba integrált SpiralCond hőcserélőket szállíthat. Hasonlóan a különálló SpiralCond-hoz, ez a modell is keresztáramú konfigurációval és nyitott csatornákkal rendelkezik a vákuum alatti rendkívül alacsony nyomásesés biztosítása érdekében.
A SpiralCond kimagasló hatékonysága lehetővé teszi az oszlop méreteinek csökkentését a hagyományos oszlopmegoldásokhoz képest mind a magasság, mind pedig az átmérő tekintetében. Ez jelentős megtakarítást jelent az infrastruktúra és a telepítési költségek szempontjából.
Alkalmazások
- Gőz-folyadék: felső kondenzátorok, visszafolyó hűtők, vákuumos kondenzátorok és párakondenzátorok
Találkozzon szakértőinkkel
A fenntarthatóság fokozása hegesztett spirál hőcserélőkkel
Egyedülálló tervezési és gyártási szakértelem
A folyamatok fenntarthatóságának növelése
A végső problémamegoldó
A fenntarthatóság növelése az Alfa Laval hegesztett megoldásaival
Az Alfa Laval hegesztett hőcserélők az alkalmazások széles körében biztosítják a maximális energiahatékonyságot és hővisszanyerést a kimagasló hőteljesítményt és megbízhatóságot nyújtó innovációk révén. Azonban itt nem csupán a technológiáról van szó. Az emberekről is: a tapasztalt szakemberekről, akik mélyreható technológiai szakértelemmel és globális szervizszolgáltatással állnak rendelkezésre. Ez együttesen biztosítja az Ön számára a fenntarthatóság növelését.

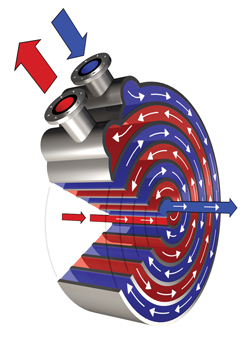

Működési elv
Az Alfa Laval spirál hőcserélők olyan körkörös berendezések, amelyek két, azaz folyadékonként egy-egy koncentrikus spirál csatornával rendelkeznek. A különböző közegek ellenkező irányban áramlanak: az egyik folyadék a berendezés középpontjától a periféria felé, a másik pedig a perifériától a középpont felé. A csatornák ívben futnak és egyenletes keresztmetszetűek. Nem áll fenn a folyadékok összekeveredésének veszélye.
A termékcsatorna általában az egyik oldalán nyitott, a másik oldalán pedig zárt. A fűtő/hűtőközeg-csatorna a közeg tisztaságától függően néha mindkét oldalon zárt kialakítású. Az egyes csatornák egy-egy csatlakozással rendelkeznek a hőcserélő közepén és szélén.
Kivitel
A spirálgeometria - közegenként egy csatornával és folyamatosan kanyarogva - ideálisan használható az olyan folyadékokhoz, amelyek hajlamosak eltömődést okozni. Ez a kialakítás nagy áramlási turbulenciát és nagy nyírófeszültséget eredményez, ezáltal drasztikusan csökkenti az eltömődés kockázatát.
Az egycsatornás geometria súrolóhatást is létre hoz, ezért nevezzük SelfClean™ kivitelnek. Ahol lerakódás keletkezik a hőátadó csatornán, ott a csatorna keresztmetszete csökken. Mivel azonban a folyadékáramnak továbbra is át kell haladnia a csatornán, a sebessége növekszik, és az ebből fakadó erő elmossa a lerakódásokat már a kialakulás pillanatában.
Hasonlítsa össze ezt a kialakítást a csőköteges hőcserélőkkel, ahol a folyadékáram különböző csövekben párhuzamosan halad. Amikor a csöveken lerakódás keletkezik, a nyomásesés miatt a folyadék alternatív áramlási útvonalakat keres. Ennek eredményeként a csövek gyakran nagyon gyorsan elszennyeződnek és eltömődnek. Az Alfa Laval spirálokkal viszont gyakorlatilag kiküszöbölhető a lerakódás és az eltömődés kockázata.
SpiralPro
SpiralCond
A gyakori tisztítás már a múlté
A műanyag csővezeték-rendszerek és a vegyipar/petrolkémiai iparág piacvezetőjének, a Mexichem vállalatnak a piaci igények kielégítése érdekében növelnie kellett a termelési kapacitását.
A végső megoldás a lerakódások kiküszöbölésére
A Total S.A. tulajdonában lévő, németországi Leuna MIDER finomító eredetileg két csöves hőcserélőt telepített a fenéktermék hűtésére a folyékony katalitikus krakkoló berendezésébe.
A világ egyik legnagyobb cinkgyártója
„Azért használjuk ezeket a berendezéseket, mert nagyon erősek és nagyon könnyen tisztíthatók, és természetesen azért is, mert a hőhatékonyságuk igen magas.” - Francisco Tarmago, az Asturiana de Zinc vállalat technológiai igazgatója
Egyedülálló jellemzők
A hasonló alkalmazásokban használt többi hőcserélőhöz képest az Alfa Laval spirál kivitelei kompaktabbak, és alacsonyabb helyigény mellett megnövelt hőhatékonyságot biztosítanak.
Egyedülálló tulajdonságokkal rendelkeznek, amelyek a legmegbízhatóbb teljesítményt nyújtják:
SelfClean™
Kiváló tisztítás és fokozott teljesítmény
A folyadékonként egy-egy csatornás kialakítás biztosítja az egység megbízható öntisztítását.
RollWeld™
Automatizált, megbízható csatornazárás
Az egyes csatornák lezárására szolgáló automatizált hajlítási és hegesztési eljárás biztosítja a következetes minőséget és megbízhatóságot.
HighP™
Egyedi megoldás magas nyomású feladatokhoz
A körkörös köpenyes kialakítás és az önhordó belső tekercs növeli a mechanikai szilárdságot nagy nyomás alatt.
ALOnsite™
Minőségi támogatás az Ön telephelyén
Szakképzett mérnökök által nyújtott valódi helyszíni szervizszolgáltatás - a világ bármely pontján.
