Forrasztott lemezes hőcserélők

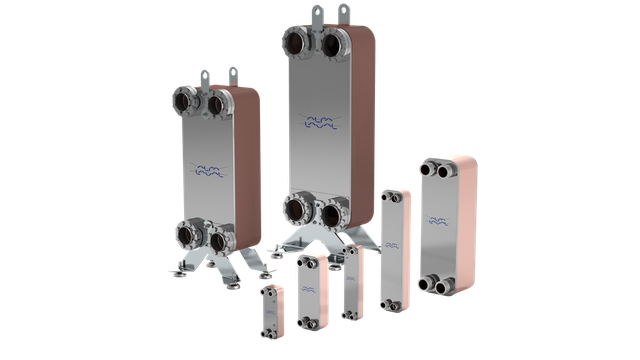

Az Alfa Laval rézzel forrasztott lemezes hőcserélők kompakt, hatékony és karbantartásmentes megoldást biztosítanak a fűtési, hűtési, elpárologtatási és kondenzációs feladatok ellátására. A berendezéseket a folyamatok optimalizálására tervezték, és számos olyan egyedülálló jellemzővel rendelkeznek, amelyek biztosítják a kiváló hőteljesítményt és a maximális megbízhatóságot. Ez lehetővé teszi a lehető leghosszabb élettartam elérését - rendkívül magas tervezési nyomás mellett is.
Kiegyensúlyozott hőátadás az Alfa Laval hőcserélőkkel
- A könnyű, forrasztott kialakítás jelentősen nagyobb termikus hatékonyságot és 75%-kal kisebb helyigényt biztosít, mint a hasonló csöves hőcserélők
- Rugalmas elosztórendszer a váltóáramú modelleknél nagyobb hatékonyságot biztosít bármilyen elpárologtatóterhelés és bármilyen hűtőközeg esetén
- Az Alfa Laval FlexFlow lemezkialakítása a csatornák aszimmetriáját biztosítja, amely az alkalmazásnak megfelelően alakítható ki
- Segítünk kiválasztani az optimális sajtolási mélységet, lemezmintázatot és konfigurációt az alkalmazásához
- Ideális természetes hűtőközegekkel való használatra
Alfa Laval lemezes hőcserélők - robusztus és megbízható kialakításuknak köszönhetően alternatívát kínálnak a hagyományos hőcserélőkkel szemben. Az Alfa Laval hatalmas fűtési és hűtési tapasztalata, valamint a tervezés és a gyártási technikák folyamatos innovációja hatékony megoldásokat eredményez. A forrasztott hőcserélők alkalmazási területei: légkondicionálás és technológiai hűtés, kereskedelmi és ipari hűtés, távfűtés és melegvíz, hőszivattyúk, gázkazánok, energiatárolás, üzemanyagcellák, olaj- és üzemanyaghűtés, hidraulika, motorhűtés, légkompresszorok és légszárítók.
Hol alkalmazzák a forrasztott lemezes hőcserélőket?
Padlófűtés, radiátorok és használati melegvíz, valamint kereskedelmi hűtés: a forrasztott lemezes hőcserélőket a hűtési és fűtési alkalmazások széles körében használják.
Kattintson az alábbi címekre vagy képekre, és nyissa meg termékkatalógusunkat, ahol kiválaszthatja a megfelelő hőcserélőt és árajánlatot is kérhet rá.

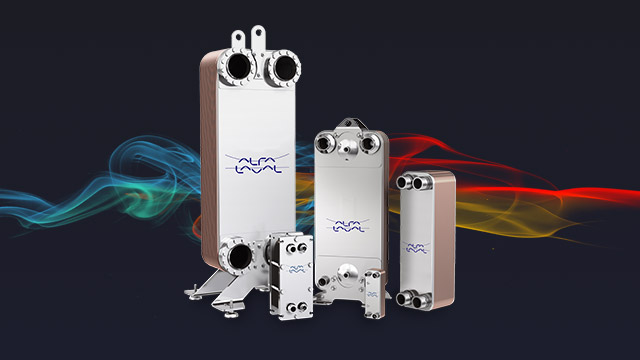

Az Alfa Laval forrasztott lemezes hőcserélők hatékony hőátadást biztosítanak minimális helyigény mellett. Hosszú élettartamúak, nem igényelnek karbantartást és ellenállnak a magas hőmérsékleteknek és a rendkívül magas nyomásnak is.
A forrasztott hőcserélők előnyei
A forrasztott lemezes hőcserélők számos előnyt kínálnak. A forrasztási technológia kiküszöböli a tömítések és a vastag keretlemezek szükségességét, és a fűtési és hűtési alkalmazások széles körében kiváló ellenállást biztosít a nyomással és a termikus fáradással szemben. Az Alfa Laval forrasztott lemezes hőcserélők gyakran magától értetődő választásnak számítanak világszerte.
- Alacsonyabb tőkeköltség
- Kis helyigény
- Alacsonyabb telepítési költségek
- Rövidebb állásidő
- Maximális megbízhatóság
Öt ok, amiért érdemes az Alfa Laval forrasztott lemezes hőcserélőit választani
1. Úgy terveztük, hogy ellenálló legyen kihívást jelentő körülmények mellett is
A világ vezető gyártójaként az Alfa Laval régóta tervez olyan forrasztott lemezes hőcserélőket, amelyek ellenállnak a szélsőséges nyomás- és hőmérsékleti körülményeknek. Az évekig tartó kutatás és fejlesztés, az egyedi szabadalmaztatott megoldások, az innovatív terméktervezés és a kiterjedt tesztelési program biztosítja, hogy az Alfa Laval forrasztott lemezes hőcserélők páratlan tartóssággal és élettartammal rendelkezzenek.
2. Megoldások széles választéka
Az Alfa Laval hőcserélők számos különböző méretben és kapacitással érhetőek el. Az alkalmazások széles köréhez különböző típusú lemezek és csatlakozások állnak rendelkezésre. A forrasztott lemezes hőcserélők egy-, két- vagy többjáratú változatban is kialakíthatók. Minden igényre megtaláljuk az ideális megoldást. Választhat standard konfigurációjú hőcserélőt, vagy az Ön egyedi igényei szerint tervezett berendezést.
3. Teljes PED-megfelelőség
Az Alfa Laval valamennyi lemezes hőcserélője megfelel a nyomástartó berendezések biztonságáról szóló irányelvnek (PED) a mechanikai kialakításra és az anyagokra vonatkozó előírások tekintetében is. Más vonatkozó szabványoknak, valamint különböző nemzeti előírásoknak megfelelő változatok is elérhetőek.
4. Gyors szállítás és szerviz elérhetőség világszerte
Az Alfa Laval egy globális vállalat. Regionális elosztóközpontjaink világszerte kiszolgálják az Alfa Laval üzemeit és forgalmazóit, így biztosítva a gyors kiszállítást az ügyfelek számára. Lépjen kapcsolatba velünk, bárhol is legyen.
5. Egy megbízható partner
Széleskörű alkalmazási szakértelem és nagy múltú tapasztalat teszi az Alfa Lavalt ideális üzleti partnerré a fűtés- és hűtéstechnika területén. Segítünk megtalálni az egyedi igényeknek megfelelő legköltséghatékonyabb megoldást. Ön mellett állunk.
Meghatározás, működés, alkalmazások, előnyök, típusok és még sok minden más
Mi az a forrasztott lemezes hőcserélő?

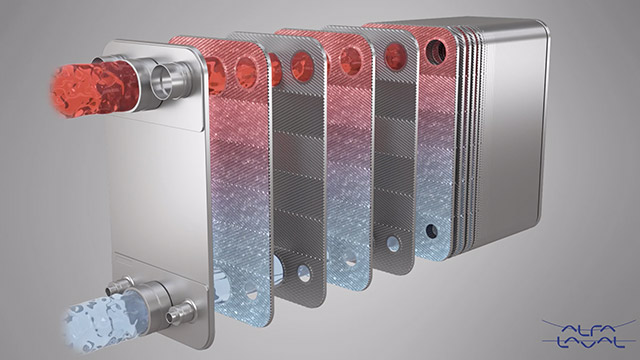

A forrasztott lemezes hőcserélő a lemezes hőcserélő egy típusa, amelyet két folyadék közötti hőátadásra használnak. A forrasztott lemezes hőcserélők sokkal kisebbek, mint a szerelt lemezes hőcserélők. A lemezeket forrasztási technológiával kötik össze, ami kiküszöböli a tömítések és a vastag keretlemezek szükségességét. A forrasztott lemezes hőcserélők gyakran rézzel forrasztottak. Alkalmasak fűtési, szellőztetési és hűtési feladatokra köszönhetően annak, hogy a réz hővezető képessége magas, ellenáll a légköri és vízkorrózióval szemben, valamint megfelelő a mechanikai szilárdsága.
A forrasztott lemezes hőcserélők gyártójaként az Alfa Laval egyik védjegye a szabadalmaztatott aszimmetrikus lemezkialakítás. Ez az egyedülálló tervezési jellemző az optimalizált nyomásesés és a megnövekedett turbulencia miatt nagyobb termikus hatékonyságot és alacsonyabb energiafogyasztást biztosít.
Hogyan készülnek a forrasztott lemezes hőcserélők?
A lemezek összekötésére szolgáló tömítések helyett a forrasztott lemezes hőcserélők gyártási folyamata során az érintkezési felület megolvad és összeköti a rozsdamentes acéllemezeket. A hőátadás az olvadási pontokon keresztül történik. A lemezeket egy tekercsből vágják és préselik a megfelelő formára. A rézfóliát tekercsből vágják ki, és a lemezekhez igazítják. A rézfóliával borított forrasztott lemezes hőcserélők sokféleképpen kialakíthatók, hogy optimális teljesítményt biztosítsanak a különböző alkalmazások és funkciók elvárásainak megfelelően. A forrasztott lemezes hőcserélők alapkialakítását a vezető gyártók, mint például az Alfa Laval, az évek során továbbfejlesztettek, így a fűtési- és hűtési alkalmazások széles körében kiváló ellenállást biztosítanak a nyomással és a termikus fáradással szemben. A lemezeket egymásra helyezve lemezköteget alkotnak, amely a keretlemezekkel és a csatlakozásokkal válik teljessé.
Lemezek

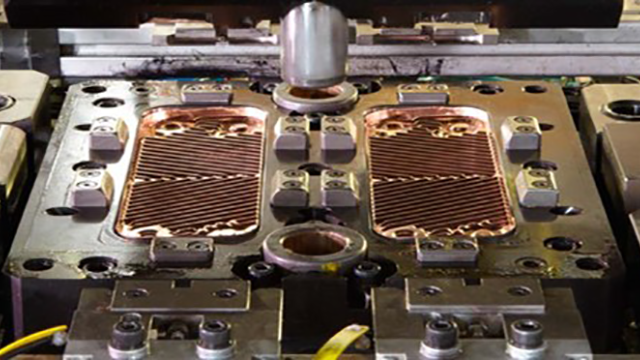

A hőátadó lemezeket és a forraszanyagot összepréselik, majd lyukakat fúrnak rájuk. Ezután rézfóliát helyeznek a fémlemezre a lemezköteg csatlakozási pontjain, és így az egységet előkészítik a forrasztásra.
Összeszerelés és forrasztás
A berendezést vákuumkemencében, magas hőmérsékleten forrasztják össze. A forraszanyag megolvad és felhalmozódik az érintkezési pontokon. Ahogy az egység lehűl, minden egyes érintkezési ponton erős kötés jön létre, ami a készüléket nagyon ellenállóvá teszi.
Hogyan kell méretezni a forrasztott lemezes hőcserélőt?
Az Alfa Laval forrasztott lemezes hőcserélők egy-, két- vagy többjáratú kivitelben konfigurálhatók, a csatlakozási típusok és elhelyezések széles választékával.
A lemezméretnek megfelelő lemezkialakítás kiválasztása optimális teljesítményt biztosít minden alkalmazásban.
A hőcserélők elnevezése
Minden forrasztott hőcserélőnek van egy neve, amely információt nyújt a berendezésről. A név a következőképpen épül fel:
- Példa: CB30-14H: CB = termékcsalád, nincs betűjelölés = szabványos nyomás, 30 = kapacitás, 14 = lemezek száma, H = csatornatípus
Az Alfa Laval forrasztott lemezes hőcserélők választéka 225 Celsius-fokig terjedő hőmérsékletet fed le. A maximális tervezési nyomás az alábbiak szerinti. Kérjük, vegye figyelembe, hogy a maximális tervezési hőmérséklet és a maximális tervezési nyomás függenek egymástól.
- Standard - tartomány 40 bar-ig
- H - tartomány 54 bar-ig
- XP - tartomány 90 bar-ig
- AXP - tartomány 154 bar-ig
Az Alfa Laval kínálatában szerepel minden méret, NTU és csatlakozások 15 mm-től 120 mm-ig, különböző hullámosított lemezek, aszimmetrikus lemezek és különböző nyomástartományok - mindennek köszönhetően minden típusú feladatra található tökéletesen illeszkedő megoldás.
Az Alfa Laval valamennyi forrasztott lemezes hőcserélője elérhető különféle csatlakozásokkal, ezzel megkönnyítve a telepítést. Új modellek bevezetésekor ügyelünk arra, hogy a csatlakozások közötti csonk méretek azonosak legyenek az új és a régi modelleknél - ezzel megkönnyítve a váltást.
Egyedülálló jellemzők a teljesítmény fokozására
Az Alfa Laval több mint 80 éves tapasztalattal rendelkezik a hőátadással kapcsolatos innováció terén, tehát pontosan tudjuk mi kell ahhoz, hogy minden alkalmazáshoz kimagasló teljesítményű megoldásokat tudjunk nyújtani. Szakembereink folyamatosan új innovációkat fejlesztenek ki, amelyek megbízhatóbbá és hatékonyabbá teszik a forrasztott lemezes hőcserélőket.
PressureSecure
Páratlan erő a nagy igénybevételt jelentő feladatokhoz
Innovatív lemezes kiviteleink a magas hőmérsékletű és nagynyomású alkalmazások széles köréhez használhatók. A berendezések kevesebb és vékonyabb lemezekkel üzemelnek, melynek eredményeként csökken a felhasznált nyersanyag és hűtőközeg mennyisége, valamint alacsonyabb energiafogyasztás és hosszabb élettartam érhető el.
ValuePlus
Teljes támogatás - hozzáadott értéket biztosító opciók az Ön igényei szerint
Hozzáférés számos eszközhöz, valamint az Alfa Laval alkalmazástechnikai és termékfejlesztési szakembereinek támogatásához. A ValuePlus támogatás magában foglalja az összes dokumentációt, engedélyt és tanúsítványt, valamint az egyre bővülő kiegészítőalkatrész-kínálatot. Az Alfa Laval prototípusfejlesztési és tesztelési szakértelmének, valamint a nagy volumenű gyártási kapacitásunknak köszönhetően Ön mindig számíthat ránk a gyors szállítás, az egyszerű telepítés és optimalizálás, valamint az előírásoknak való megfelelőség tekintetében.
REFuture
Időtálló befektetés: a holnap hűtőközegei
A természetes hűtőközeg-megoldások fejlesztésében vezető szerepet betöltő, innovatív Alfa Laval több éves tapasztalattal rendelkezik az olyan termékekkel kapcsolatban, amelyek a fenntarthatósági célkitűzések és a jogszabályi követelmények teljesítése érdekében lehetővé teszik az alacsony globális melegítési potenciállal (GWP) rendelkező új generációs hűtőközegek használatát.
DynaStatic
Rugalmas hűtőközeg-elosztás
Ez az áttörést jelentő gyártási módszer lehetővé teszi az elhelyezésnek, valamint a bemenetek méretének és számának az adott alkalmazáshoz történő igazítását, biztosítva ezzel az optimális hűtőközeg-elosztó rendszert a termék számára. Ez nagyobb hatékonyságot eredményez az alacsony globális melegítési potenciállal (GWP) rendelkező hűtőközegek rugalmas használatával.
FlexFlow™
Kiemelkedő hőteljesítmény
Az Alfa Laval szabadalmazott aszimmetrikus lemezkivitele a számos egyedi innováció egyike, amely az optimális nyomásesésnek és a nagyobb turbulenciának köszönhetően jobb hőhatást biztosít. Az alacsonyabb energiafelhasználás mellett ez csökkenést jelent a felhasznált nyersanyag és hűtőközeg tekintetében is.
IceSafe
Szabályozott, roncsolásmentes fagyasztás
Az Alfa Laval kínálatában megtalálhatók az olyan lemezes hőcserélők is, amelyek az érzékeny területektől távolabb elhelyezve adott üzemi körülmények között lehetővé teszik a jégkristályok kialakulását azoknál az alkalmazásoknál, amelyeknél ez követelmény. Ez a megoldás megbízható teljesítményt és hosszú élettartamot biztosít.
