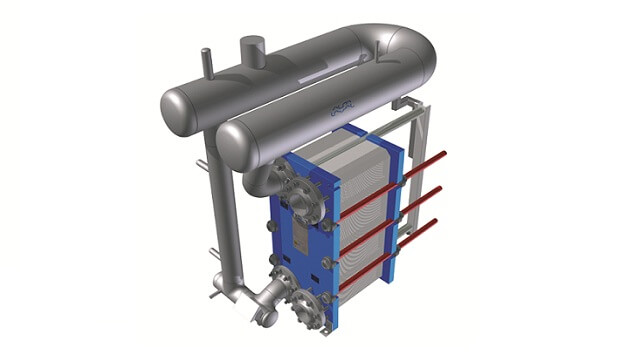

Az U-Turn egy folyadékszeparátor, amelyet kifejezetten az ammónia-alkalmazásokhoz használt lemezes hőcserélőkhöz fejlesztettek ki. A szeparátorból és lemezes hőcserélőből álló modul biztosítja a minimális nyomásesési veszteséget és a maximális energiahatékonyságot.

Az Alfa Laval U-Turn modult az Alfa Laval lemezeshőcserélő-technológia leghatékonyabb kihasználása érdekében fejlesztették ki. Az önálló U-Turn felülre telepítve egyszerűen felszerelhető a kompatibilis lemezes hőcserélőre. 0°C-os párolgási hőmérsékleten lefedi az ammónia kapacitást 200 és 1400 kW között, valamint -40°C-os párolgási hőmérsékleten 50 és 500 kW között.

A modul hatékony és kompakt telepítést biztosít, és bármely más megoldásnál kisebb mértékben emelkedik ki függőleges irányban, valamint kisebb átmérővel rendelkezik..

A kivitel főbb jellemzői

  • Kompakt méretek
  • Az alacsonyabb és rövidebb kivitel lehetővé teszi a helyszíni telepítést bontás nélkül
  • Nincs szükség további megtámasztásra, mivel az U-Turn szeparátort teljes mértékben a lemezes hőcserélő támasztja alá.
  • Könnyű karbantartás, mivel a lemezes hőcserélő mindkét oldala teljes mértékben hozzáférhető
  • Az ammóniacsatlakozások mind ugyanazon az oldalon találhatók, és ez megkönnyíti a beszerelést
  • Beépített olajleeresztő
  • A rozsdamentes acél biztosítja a korrózióállóságot, és nem igényel felületkezelést

Telepítésre kész

A standard kivitelnek köszönhetően az U-Turn modul rövid határidővel szállítható. CE-jelöléssel, valamint PED (Nyomástartó berendezésekről szóló irányelv) jóváhagyással rendelkező, teljesen funkcionális modul, egy beszállítótól.

Hogyan működik



Az U-Turn modul új fejezetet nyit az elpárologtatás területén. Ha többet szeretne tudni arról, hogy miért és hogyan működik, kérjük, olvassa el a főbb jellemzőket, és tekintse meg az oldal alján található videónkat.

  • Hatékony szeparációt biztosít - a négy különböző
    szeparációs eljárásnak köszönhetően.
  • A rövid, függőleges ammónia-szállító oszlopok
    alacsony hőmérsékletet és magas rendszerhatékonyságot tesznek lehetővé.
  • A csúszó alátámasztás lehetővé teszi a hőtágulást, és
    megakadályozza a hőfeszültség kialakulását.
  • Az olajtálca térfogata a standard kivitelben is
    elegendő a kézzel történő leürítéshez
  • A szeparáció 0,15 mm cseppméreten alapul
  • Az elválasztás mértéke 25% plusz egy névleges átmérő
  • A szeparálandó gáz maximális sebessége az áthordási sebesség 60%-ára korlátozott, így elkerülhető a folyadék visszavezetése a gázáramba.
  • Extra biztonsági ráhagyás a 180°-os U-hajlatnak köszönhetően.
