Alfa Laval Compabloc boosts capacity and cuts CO2 at Dow Wolff Cellulosics in Belgium

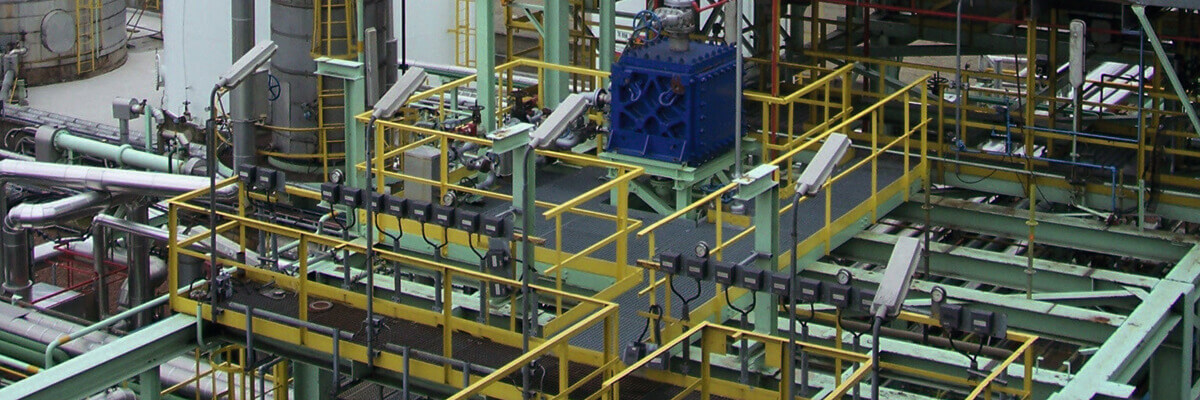

Dow Wolff Cellulosics, Belgium, has installed two Compabloc compact heat exchangers from Alfa Laval for different duties in one of the plant's solvent recovery columns. The first unit, required urgently to replace a worn-out shell-and-tube reboiler, was delivered by Alfa Laval at extremely short notice and provided a substantial capacity increase.
DATE 2023-11-28Concerned about the long delivery time for a customised shell-and-tube, Dow looked around for alternatives. The application is a challenging one since the product has an extremely high viscosity.
After consulting Alfa Laval, the company confirmed that a Compabloc compact plate heat exchanger was the answer. The heat transfer discipline of Dow process engineering was also convinced that a plate heat exchanger, when properly designed, would be a good alternative for a shell-and-tube – even in this critical application. Compabloc, an advanced, fully welded plate heat exchanger designed for heat recovery, condensation, reboiling and gas cooling, could be delivered on time and would handle the duty efficiently.
Big energy savings
Calculations show that the second Compabloc, installed to heat the process feed to the column, will provide annual energy savings of 22,400 GJ and a reduction in CO2 of 1,250 tonnes.
The company
Dow is a diversified chemical company with 46,000 employees worldwide, delivering a broad range of products and services. Located in Zwijndrecht, Belgium, Dow Wolff Cellulosics manufactures HEC (hydroxyethyl cellulose) under the brand name CELLOSIZE™, which is primarily used as a paint thickener.
Download the full story
A kompakt, teljesen hegesztett Compabloc hőcserélőt számos agresszív közeggel, magas hőmérsékleten és nyomáson történő működésre tervezték.
Alapvető adatok:
- Tervezési hőmérséklet: 400 °C, akár -100 °C-ig
- Tervezési nyomás: Teljes vákuumtól 42 barg-ig
- Maximális hőátadó felület: 840 m2
- Szerkezet anyaga: 316L, SMO254, 904L, titán, C-276/C-22/C-2000 K
Feladatok
Hővisszanyerés, hűtés, fűtés, kondenzáció, részleges kondenzáció, elpárologtatás és gázhűtés.
Bővebben a Compabloc-ról, amellyel hatékonyan kiválthatók a csöves hőcserélők
Nagyszerű volt, hogy ilyen rövid időn belül átvehettük az új elpárologtatót. De nem ez volt a Compabloc telepítésének fő oka. Nem választottuk volna ezt a technológiát, ha nem hiszünk benne.
Raf Croux, a Dow projektmenedzsere
